Grados de imán: cómo se relacionan con la fuerza y el rendimiento

Los grados de imán son fundamentales para determinar el rendimiento de los imanes permanentes para diversas aplicaciones, desde maquinaria industrial hasta electrónica de consumo. En Souwest Magnetech, un proveedor confiable de imanes permanentes, ofrecemos una gama de grados NdFeB, grados de imán de cobalto de samario y grados de imán de ferrita para satisfacer las diversas necesidades de la industria. Esta Guía explica los grados del imán, su relación con la fuerza y cómo elegir el imán adecuado para su aplicación, destacando por qué Souwest Magnetech es la fuente de referencia para Soluciones magnéticas de alta calidad.

¿Cuáles son los grados de imán?

Los grados de imán son una forma estandarizada de indicar la fuerza y el rendimiento de unImán permanente... El grado refleja el Producto de Energía Máxima (BHmax), medido en Mega Gauss Oersteds (MGOe), que representa el punto más fuerte de un imán en la curva de desmagnetización (curva BH). Los grados más altos corresponden a imanes más fuertes, pero otros factores como la resistencia a la temperatura y los requisitos de aplicación también juegan un papel.

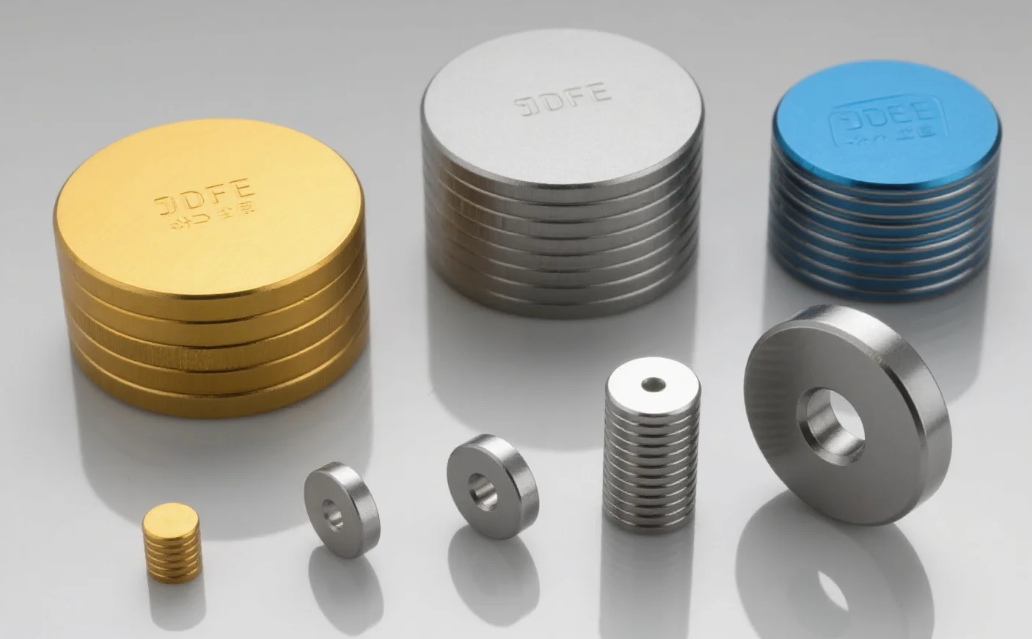

Por ejemplo,NdFeB gradosEn Souwest Magnetech varía de N35 a N52, con números que indican un aumento de la fuerza. Un grado como N42 tiene un BHmax de aproximadamente 42 MGOe, mientras que N52 puede alcanzar hasta 52 MGOe. El grado también puede incluir un sufijo, como N42SH, donde "SH" denota resistencia a altas temperaturas (hasta 150 ° C). De manera similar, nuestros grados de imán de cobalto de samario (por ejemplo, SmCo5, Sm2Co17) y grados de imán de ferrita (por ejemplo, Y30, Y35) ofrecen características de rendimiento específicas adaptadas a diferentes entornos.

¿Cómo se mide la fuerza del imán?

La fuerza del imán se mide típicamente a través de la fuerza de tracción o la fuerza del campo magnético, dependiendo de la aplicación. En Souwest Magnetech, proporcionamos especificaciones detalladas para ayudar a los clientes a seleccionar el grado de imán correcto para sus necesidades.

Fuerza de tracción

La fuerza de tracción mide la fuerza necesaria para separar un imán de una superficie ferromagnética, como una placa de acero, expresada en libras o Newtons. Nuestra métrica Pull Force Case 1 representa la fuerza necesaria para alejar un imán directamente de una placa de acero plana grande, proporcionando un punto de referencia confiable para comparar la resistencia del imán. Por ejemplo, un imán N52 NdFeB de Souwest Magnetech puede lograr una fuerza de tracción significativamente mayor que un imán N35 del mismo tamaño, lo que lo hace ideal para aplicaciones que requieren la máxima resistencia en una forma compacta.

Curiosamente, la fuerza de tracción entre dos imanes que tocan (Caso 3) es igual a Pull Force Case 1, pero a una distancia, la Fuerza Combinada de dos imanes puede exceder la de un solo imán. Nuestras calculadoras en línea ayudan a los clientes a estimar las fuerzas de atracción para grados y configuraciones específicas de NdFeB.

Fuerza del campo magnético

La intensidad del campo magnético se mide en Gauss o Tesla (1 Tesla = 10.000 Gauss) en un punto específico cerca de la superficie del imán. El campo de la superficie depende del grado, la forma, el tamaño y los materiales circundantes del imán. Por ejemplo, nuestros imanes NdFeB de grado N52 tienen una densidad de flujo residual (Br) de hasta 14.800 Gauss, en comparación con 13.200 Gauss para N42. Esto hace que los imanes N52 sean ideales para aplicaciones como interruptores de láminas o sensores de efecto Hall, donde la intensidad precisa del campo magnético es fundamental.

Grados del imán y su significado

Los grados de imán se componen de varios componentes:

Tipo de material: el prefijo indica el material del imán, como "N" para neodimio (NdFeB), "SmCo" para samario cobalto o "C" para cerámica (ferrita).

Fuerza (BHmax): el número (por ejemplo, 42 En N42) representa el Producto de Energía Máxima en MGOe, lo que indica la fuerza del imán.

Resistencia a la temperatura: los sufijos como "SH" o "UH" denotan la temperatura máxima de funcionamiento antes de que el imán comience a perder magnetismo. Por ejemplo, los imanes N42SH NdFeB de Souwest Magnetech soportan temperaturas de hasta 150 ° C, mientras que los imanes N42 estándar están limitados a 80 ° C.

Nuestros grados NdFeB incluyen N35, N38, N42, N48, N50 y N52, con un mayor número que ofrece una mayor fuerza.Samario cobalto imán grados, Como Sm2Co17, proporciona un excelente rendimiento a altas temperaturas (C hasta 260 °), mientras que los grados de imán de ferrita como Y35 son rentables para aplicaciones menos exigentes.

Elegir el grado de imán correcto

La selección del grado de imán apropiado depende de los requisitos de la aplicación:

Alta resistencia: Para obtener la máxima resistencia en un tamaño compacto a temperatura ambiente, elija NdFeB grado N52 de Souwest Magnetech. Estos imanes son ideales para separadores magnéticos, motores y sensores.

Rentabilidad: NdFeB grado N42 ofrece un equilibrio de fuerza y asequibilidad, adecuado para aplicaciones como elevadores de imanes permanentes o electrónica de consumo. Un imán N42 un poco más grande puede igualar la fuerza de un imán N52 a un costo menor.

Entornos de alta temperatura: Para temperaturas entre 60 ° C y 150 ° C, se recomiendan grados de imán de cobalto NdFeB grado N42SH o samario. Los imanes de SmCo sobresalen en aplicaciones aeroespaciales y automotrices debido a su estabilidad a altas temperaturas.

Restricciones presupuestarias:Grados de imán de ferritaComo Y30 o Y35 son económicos para aplicaciones como imanes de refrigerador o motores de baja potencia donde la alta resistencia no es crítica.

La Página de especificaciones del imán de Souwest Magnetech proporciona información detallada sobre los grados disponibles, ayudando a los clientes a elegir el imán óptimo para sus necesidades.

Comprensión de Gauss y Fuerza del imán

El término "Gauss" a menudo se usa incorrectamente para describir la fuerza general de un imán, pero se aplica a mediciones específicas como la densidad de flujo residual (Br) o el campo de superficie. Br es la inducción magnética que queda en un imán saturado después de que se elimina el campo de magnetización, una propiedad del material independiente de la forma. Por ejemplo, nuestro NdFeB grado N52 tiene un Br de Gauss de 14.300 14.800, mientras que los grados de imán de ferrita suelen variar desde Gauss de 3.800 4.200.

El Campo de superficie, medido en la superficie del imán, varía con la forma y el tamaño. Por ejemplo, un imán redondo de tierras raras en grado N52 tendrá un campo de superficie más alto que un imán N42 de tamaño similar. Souwest Magnetech proporciona datos precisos de campo superficial para garantizar la compatibilidad con aplicaciones como sensores o interruptores magnéticos.

Imanes de neodimio vs. otros tipos de imanes

Los imanes NdFeB son los imanes permanentes más fuertes disponibles, con productos de máxima energía que van de 35 a 52 MGOe. En comparación con otros tipos de imanes, ofrecen una resistencia y coercitividad superiores:

Cobalto de samario (SmCo): los grados de imán de SmCo (18-26 MGOe) son menos potentes pero sobresalen en entornos de alta temperatura (C hasta 260 °).

AlNiCo: Con un BHmax de 5-8 MGOe, los imanes AlNiCo se utilizan en aplicaciones como pastillas de guitarra debido a sus propiedades magnéticas únicas.

Ferrita (cerámica): los grados de imán de ferrita (3-4 MGOe) son rentables pero significativamente más débiles, adecuados para aplicaciones de bajo costo.

Imanes flexibles: con un BHmax de 0,6-1,2 MGOe, estos se utilizan en señalización y pantallas.

Los grados NdFeB de Souwest Magnetech proporcionan una resistencia incomparable para aplicaciones compactas y de alto rendimiento como separadores magnéticos y motores eléctricos.

Comprensión de las curvas BH y el rendimiento del imán

La curva BH (curva de histéresis) define las propiedades magnéticas de un imán al representar el campo magnético inducido (B) contra el campo magnético aplicado (H). El Producto de Energía Máxima (BHmax) es el punto en el que se maximiza el producto de B (en kiloGauss) y H (en kiloOersted), lo que indica la fuerza del imán.

Por ejemplo, un imán NdFeB de grado N42 tiene un BHmax de 42 MGOe, lo que refleja su alta resistencia. La coercitividad (Hc), donde el campo inducido llega a cero, mide la resistencia del imán a la desmagnetización. Los imanes NdFeB de Souwest Magnetech tienen una alta coercitividad, lo que los hace resistentes a campos magnéticos externos en aplicaciones exigentes.

La curva BH también muestra cómo se comporta un imán en diferentes condiciones. Por ejemplo, a temperaturas elevadas, el NdFeB grado N42 puede superar al N52 Si el imán es delgado, ya que el N42 retiene la resistencia mejor hasta 80 ° C. Nuestros recursos técnicos proporcionan datos detallados de la curva BH para guiar a los clientes en la selección del grado correcto del imán.
